  真空泵是一种使用机械或物理化学方法提取的密封容器和真空设备,本质上是一种真空获得设备。不同的真空泵分类有不同的特点,以适应不同的运行环境和工作条件。下面说说真空泵是如何分类的,一起来了解一下吧。



  真空泵的分类

  按真空泵的工作原理,真空泵基本上可以分为两种类型,即变容真空泵和动量传输泵。

  变容真空泵是利用泵腔容积的周期变化来完成吸气和排气以达到抽气目的的真空泵。气体在排出泵腔前被压缩。

  动量传输泵(分子真空泵)依靠高速旋转的叶片或高速射流,把动量传输给气体或气体分子,使气体连续不断地从泵的入口传输到出口。(单独段介绍)

  变容真空泵又分为:往复式,旋转式(旋片式、滑阀式、液环式、罗茨式、螺旋式、爪形转子式),其它型式。

  1、蒸汽喷射泵

  喷射真空泵工作原理:蒸汽喷射真空泵有一定压强的工作的真空泵设备,蒸汽通过拉瓦尔喷咀,减压增速,蒸汽的势能转变为动能并以超音速喷入混合室,与被抽介质混合,进行能量交换,混合后的气体进入扩压器,减速增压,动通转化为压强能,为了减少后级泵的抽气负荷,配置冷凝器,通过有一定温差的两种介质对流,进行热交换,达到冷凝高温介质目的,排到大气压。

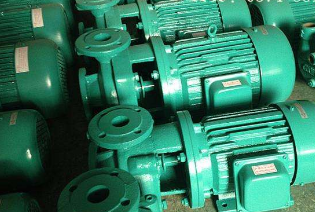

  2、湿式泵:液环真空泵

  在圆形泵体内,在相对于泵体中心线为偏心的轴上装有一个叶轮。转动的叶轮的离心作用迫使工作液通过通道(D)流向腔体周边形成环流。

  泵起作用时,被输送的气体混合物经过中间板上的吸入口进入叶轮,在泵入口处形成真空。气体混合物充入位于液环内径和叶轮叶片根部之间的叶轮腔内。当叶轮转动时,叶轮叶片浸没在液环中的程度增加,而使液环和叶轮叶片根部之间的容积减少。结果是气体混合物受到压缩,直至到达中间板中的排放口。气体混合物通过排放口排出。

  在压缩循环过程中,热传递到液环。为了使温度保持在工作液的蒸发点以下,必须进行冷却。通过连续不断地向液环添加冷的工作液来达到冷却的目的。添加的工作液量与经过排放口与压缩气体混合物一起排放的工作液排放量相等。气体混合物和工作液最终经过泵出口进行分离。

  湿式泵:旋转叶片泵

  转子在有柱状膛孔的定子内 。

  转子有两个叶片在槽中反向滑动 。

  当转子运转时,叶片端与油润滑定子壁接触。

  每转一次为两个泵吸循环 —比较小的不平衡力。
