一个完整的真空系统都有零件什么组成的
【真空展为您带来相关行业资讯,一起来看看吧!】

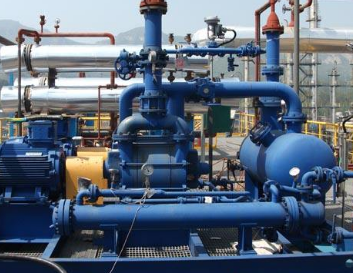

真空系统设备有很多种,但无论哪种真空应用设备都有一套排气系统来排除真空容器中的气体,以便在真空容器中获得必要的真空条件。例如,用于真空处理的容器通过管道和阀门连接到真空泵。当真空泵抽空容器时,容器上有真空测量装置。这构成了最简单的真空泵系统。
最简单的真空系统只能在泵送容器内的低真空范围内获得真空。当需要高真空范围的真空时,高真空泵通常与图1所示的真空系统串联。当高真空泵串联连接时,通常在阀门的入口和出口处添加阀门。高真空泵,以保持真空。如果串联的高真空泵是油扩散泵,为了防止大量的油蒸气流回泵送容器,通常在油扩散泵的入口处添加一个疏水阀,水冷挡板(见图2)。根据要求,可在管道中加入除尘器,真空继电器头,真空软连接管道,真空泵进口排气阀等,形成更完美的高真空系统。
由两个或多个串联真空泵组成的真空系统通常称为低真空泵,作为高真空泵的前级泵(或前级泵),而最高真空泵称为主泵。真空系统,也就是说,它是最重要的泵,泵送容器中的极限真空和工作真空是主要的。泵确定。泵送容器出口和主泵入口之间的管道称为高真空管道,主泵入口处的阀门称为主阀。
通常,前泵也用作真空泵。泵送容器和预泵泵之间的管道称为预真空管道,管道上的阀门称为预真空管道阀门。主泵出口和前级泵入口之间的管道称为前级管道。管道上的阀门称为前级管道阀门,软连接管道设置为隔离前级泵的振动。
总而言之,更完整的真空系统包括以下组件:
1.抽水设备:例如,各种真空泵;
真空阀;
连接管道;
4.真空测量装置,如真空计和各种调节器。
5.其他部件,如疏水阀,除尘器,真空接力头,储罐等。
什么是真空系统?总结一句话,它是一个用于获得一定程度真空的泵送系统。
真空系统设计的基本内容是:根据抽水容器的真空要求,选择合适的真空系统设计方案,选择并计算泵;确定导管,阀门,疏水阀,真空测量元件,进行合理的配置,最后绘制真空系统组件图和部件。
