螺杆式制冷压缩机的特点与型号表示方法
【亚洲压缩机展为您带来相关行业资讯,一起来看看吧!】
螺杆式制冷压缩机是一种回转式制冷压缩机,在企业生产中发挥着很大的作用,很多人对螺杆式制冷压缩机还不是很了解,下面小编简单介绍下螺杆式制冷压缩机的特点与型号、工作原理及优缺点吧。
螺杆式制冷压缩机简介
螺杆式制冷压缩机属于容积式压缩机。与往复活塞式制冷压缩机工作方式不同的是,它利用置于气缸内的一个或两个具有螺旋状齿槽的转子相互啮合旋转,使齿间容积发生变化,从而完成气体的吸入、压缩和排出三个过程。螺杆式压缩机由于无余隙容积,故在实际工作过程中无剩余气体的膨胀过程,转子与机壳间具有很小的间隙,相互之间没有滑动摩擦,所以内效率和机械效率都比较高。另外由于它无吸、排气阀装置,易损件少,维护管理方便,使用寿命长,以及零部件少,金属材料的消耗量少等优点,目前已得到广泛的应用。
螺杆式制冷压缩机的特点
螺杆式制冷压缩机作为回转式制冷压缩机的一种,同时具有活塞式和动力式(速度式)两者的特点。
1)与往复活塞式制冷压缩机相比,螺杆式制冷压缩机具有转速高,重量轻,体积小,占地面积小以及排气脉动低等一系列优点。
2)螺杆式制冷压缩机没有往复质量惯性力,动力平衡性能好,运转平稳,机座振动小,基础可作得较小。
3)螺杆式制冷压缩机结构简单,机件数量少,没有像气阀、活塞环等易损件,它的主要摩擦件如转子、轴承等,强度和耐磨程度都比较高,而且润滑条件良好,因而机加工量少,材料消耗低,运行周期长,维修简单,有利于实现操纵自动化。
4)与速度式压缩机相比,螺杆式压缩机具有强制输气的特点,即排气量几乎不受排气压力的影响,在小排气量时不发生喘振现象,在宽广的工况范围内,仍可保持较高的效率。
5)采用了滑阀调节,可实现能量无级调节。
6)螺杆压缩机对进液不敏感,可以采用喷油冷却,故在相同的压力比下,排温比活塞式低得多,因此单级压力比高。
7)没有余隙容积,因而容积效率高。

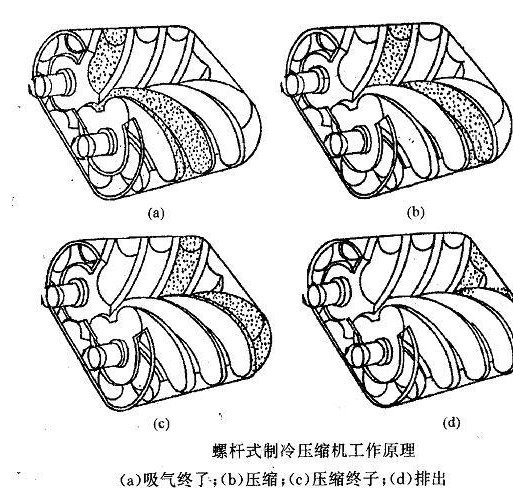

螺杆式制冷压缩机的工作原理
螺杆式压缩机的工作是依靠啮合运动着的一个阳转子与一个阴转子,并借助于包围这一对转子四周的机壳内壁的空间完成的。当转子转动时,转子的齿、齿槽与机壳内壁所构成的呈V字形的一对齿间容积称为基元容积,其容积大小会发生周期性的变化,同时还会沿着转子的轴向由吸气口侧向排气口侧移动,将制冷剂气体吸入并压缩至一定的压力后排出。
螺杆式制冷压缩机的类型结构
结构组成:主要由转子、机壳、轴承、轴封、活塞及能量调节装置组成。转子之间及转子和气缸、端座间留有很小的间隙。吸气端座和气缸上部设有轴向和径向吸气孔口,排气端座和滑阀上分别设有轴向和径向排气孔口。

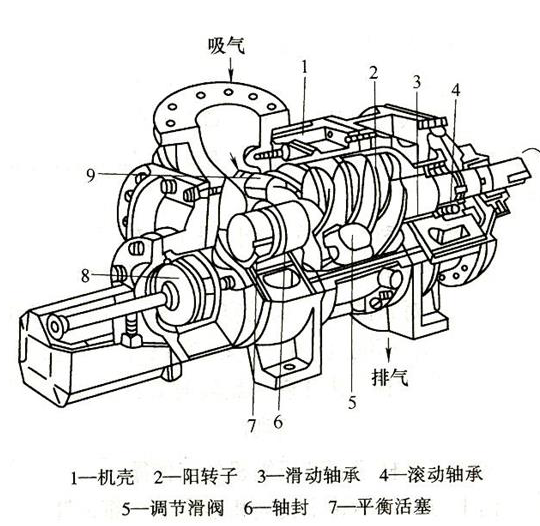

螺杆式制冷压缩机结构图

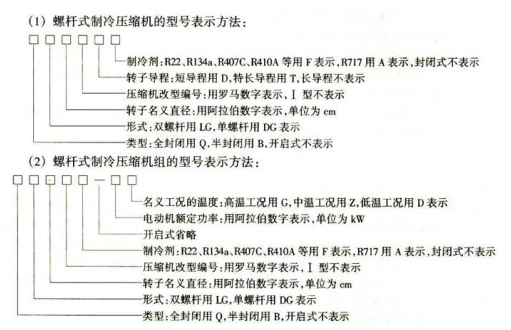

螺杆式制冷压缩机的型号表示方法
螺杆式制冷压缩机的优缺点
优点:①与活塞式制冷压缩机相比,螺杆式制冷压缩机的转速较高(通常在3000r/min以上),又有质量轻、体积小,占地面积小等一系列优点,因而经济性较好;②没有往复质量惯性力,动力平衡性能好,故基础可以很小;③结构简单紧凑,易损件少,所以运行周期长,维修简单,使用可靠,有利于实现操作自动化;④对进液不敏感,可采用喷油或喷液冷却,故在相同的压力比下,排气温度比活塞式制冷压缩机低得多,因此单级压力比高;⑤与离心式制冷压缩机相比,螺杆式制冷压缩机具有强制输气的特点。即输气量几乎不受排气压力的影响,在较宽的工况范围内,仍可保持较高的效率。
缺点:①由于气体周期性地高速通过吸、排气孔口,及通过缝隙的泄漏等原因,使压缩机有很大的噪声,需要采取消音或隔音措施;②要求精度较高的螺旋状转子,这样就需要有专用设备和刀具来加工;③由于间隙密封和转子刚度等的限制,目前螺杆式制冷压缩机还不能像活塞式制冷压缩机那样达到较高的终了压力;④由于螺杆式制冷压缩机采用喷油方式进行润滑和冷却,需要喷入大量油而必须配置相应的辅助设备,从而使整个机组的体积和质量加大。
螺杆式压缩机是应用很广作用很大的一种装置,我们一定要掌握其正确的工作原理和使用方法,切不可盲目的进行操作,以免造成一些不必要的伤害。
