活塞式压缩机曲轴的测量


  【上海压缩机展为您带来相关行业资讯,一起来看看吧!】

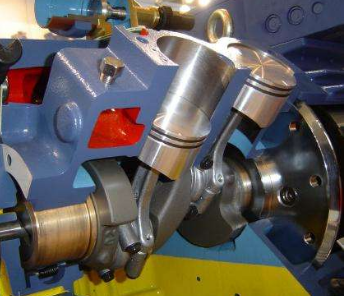

  (a)曲轴水平度测量可将框架水平仪放置在外轴颈或轴封器轴颈处测量,然后将曲轴依次转动45。八个点,进行复测,检查其水平。

  (b)曲轴两端以及轴与主轴承的同心度测量,可通过测量曲轴四个位置的扭摆度而得知。其方法是将装有千分表的测量曲柄支架固定在曲拐上,表头接触点装置在主轴的曲柄外缘,拨动轴一周,在每隔90。角处,从千分表读数来检查曲轴的扭摆度。其各点问的允许差值为0.02~O.04mm。如扭摆度过大,将导致曲柄与曲柄销相连接处的金属过度疲劳,造成裂纹和折断事故。




  (c)曲柄销中心线与主轴颈中心线的平行度测量,将水平仪放置在曲柄销及主轴颈上,根据水平仪在轴的90。角四个位置上所测量的差值,观察曲柄销的平行度。曲柄销与主轴颈的不平度允许误差每米长度为±0.1mm。这种测量方法简便,但要求各轴颈必须平整,而且要有能放入曲柄销内的水平仪。也可将曲轴放在标准平台上的V形铁内,先将两头主轴颈校平,误差为0.01mm,然后用百分表测量曲轴主轴颈及曲柄销的平行度。

  (d)曲轴主轴颈、曲柄销的圆锥度和椭圆度测量,用外径千分尺在距离轴肩或轴承边缘10mm处,测量轴颈垂直方向的直径与水平方向的直径,以测量四个尺寸来判断出椭圆度和圆锥度。轴颈较长时,在轴颈中间还可以加测一处。当主轴颈的椭圆度在1/1500时最好进行修理,1/1250时必须进行修理;曲柄销的椭圆度在1/1250时最好进行修理,在l/1000时必须进行修理。圆锥度不得超过椭圆度的0.5倍。轴颈如经多次车削研磨后,其直径允许减少3%,超过此值应做出补强措施——喷钢、镀铬等或更换新轴。

  (g)轴封的测量轴封装置中动环与静环的摩擦面上,不允许有任何划伤并应符合粗糙度要求,轴封动环与静环摩擦面平行度误差不应超过0.015~0.02mm,否则应研磨或更换。橡胶辅助密封圈因老化、干缩变形,丧失弹性和密封能力时应更换。弹性元件变形过大或弹力过小时应更换。

  (h)卸载机构的检查:(a)在拆卸气缸套时,必须检查气缸套转动环的顶杆是否能灵活上下滑动。转动环锯齿形斜面是否磨成凹坑,如果有轻微磨损,可用锉刀修正。磨损太大应更换。(b)检查顶杆的磨损情况。当顶杆的长度不使卸载机构卸载时应更换顶杆。(c)用外径千分尺测量油活塞与油缸直径,检查拉杆凸圆的磨损情况,如果磨损量超过O.5mm时应更换。(d)卸载机械油活塞弹簧丧失弹性时,应更换。

  (i)润滑装置的测量,用内外径千分尺测量齿轮油泵的径向间隙,再用压铅法检查油泵齿轮端面间隙。齿轮与泵体及泵盖之间的侧向和径向间隙大于说明书规定值时应检修。齿轮的齿廓工作面剥蚀变形啮合不好时,需检修或更换。还需检查油压调节杆阀针是否磨损,若阀针磨损,不能满足油压调节的需要时应检修。

  (j)仪表和安全弹簧的检查:(a)高低压压力表,油压表是用来监视制冷机组运动情况的仪表,不允许失灵,其精度等级不应低于2.5级。如果指示误差超过表的精度等级乘以表的最大刻度值的正负允许差值时,应校验或更换(b)温度计指示误差超过标准温度计正负1℃时应更换。(c)将整台压缩机各气缸上的安全弹簧在平板上比较,或与新弹簧在平板上比较,如果自由高度缩短太多(5~10mm以上),说明弹簧退火了,要进行修复或换新弹簧。若弹簧有裂纹必须更换新弹簧。
